工程蓝图应该看什么
工程蓝图（也称为施工图或设计图纸）是建筑工程、机械制造、电子设备等领域的基础文件，用于指导施工、制造和安装。要正确理解并使用工程蓝图，需要掌握以下几个关键内容：
一、工程蓝图的基本构成
1. 图纸目录（图例）
列出所有图纸的编号、名称、页码。
说明各部分图纸的用途。
2. 设计说明
包括设计依据、规范标准、材料要求、施工方法等。
通常在第一张图上。

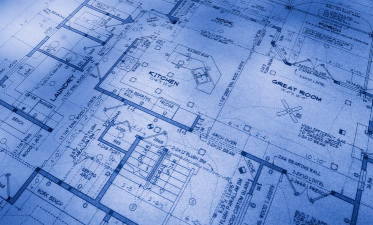

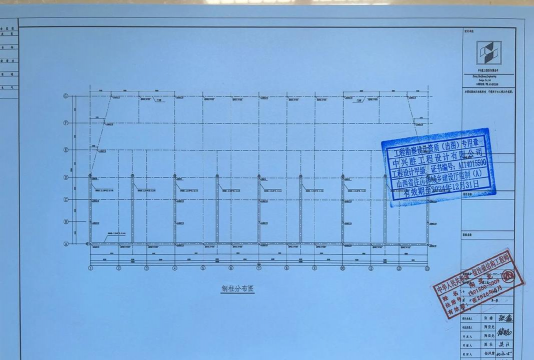

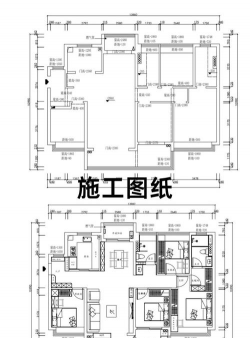

3. 平面图（Floor Plan）
展示建筑物或设备的水平布局。
包含墙体、门窗、楼梯、管道等位置。
4. 立面图（Elevation）
展示建筑或设备的正面、背面、侧面外观。
标注高度、装饰细节、门窗尺寸等。
5. 剖面图（Section）
展示建筑物或设备的垂直截面，显示内部结构。
常用于展示楼层结构、管道布置、墙体厚度等。
6. 详图（Detail）
对某一局部进行放大绘制，如节点构造、连接方式、材料做法等。
7. 系统图（System Diagram）
如电气系统图、给排水系统图、暖通空调系统图等。
展示系统组成和连接关系。
8. 设备表与材料表
列出所需设备、材料的型号、规格、数量等信息。
9. 标注与符号
图纸上的文字说明、标高、尺寸、符号等。
需要熟悉常用符号（如门、窗、管道、电线等）。
二、看图时应关注的内容
1. 比例
比例尺：如1:100、1:50、1:20等。
不同比例的图纸可能需要结合使用。
2. 标高
表示地面、楼板、梁、管道等的高度。
通常用“±0.00”表示基准点。
3. 尺寸标注
线性尺寸、角度、半径、直径等。
注意单位（米、毫米、英寸等）。
4. 符号与图例
不同行业有不同的符号体系（如建筑、机械、电气）。
需要对照图例表理解符号含义。
5. 施工说明
包括材料、工艺、质量要求等。
可能涉及国家标准（如GB、ISO）或行业标准。
6. 节点构造
特别是复杂结构或特殊部位（如屋檐、墙角、管道交叉处）。
7. 系统逻辑
如电气线路走向、水管路径、通风管道等。
要能理解系统之间的关联。
三、不同行业的工程蓝图差异
| 类型 | 主要内容 | 关注点 |
| 建筑工程 | 平面、立面、剖面、结构图 | 结构安全、空间布局、材料规范 |
| 机械设备 | 装配图、零件图、工艺流程图 | 零件尺寸、装配顺序、公差配合 |
| 电气工程 | 电气原理图、接线图、控制图 | 线路走向、元件参数、控制逻辑 |
| 水电工程 | 给排水系统图、配电系统图 | 管道布置、阀门位置、电源分配 |
| 土建工程 | 地基、基础、结构图 | 承载力、钢筋配置、混凝土强度 |
四、看图技巧
1. 先看总图，再看细部：从整体到局部，逐步深入。
2. 对照图例：了解符号和标记的含义。
3. 注意标注和说明：很多重要信息都在文字说明中。
4. 多图对照：同一结构可能在多个图纸中出现，需相互参照。
5. 结合现场实际：有些设计可能因现场条件调整，需灵活应对。
五、常见问题与注意事项
图纸版本：确保使用的是最新版图纸。
变更记录：注意是否有设计变更通知（Change Order）。
规范引用：图纸可能引用了特定的国家/行业标准。
图纸交付范围：确认是否包含全部必要内容（如施工、验收、维护）。
六、工具辅助
CAD软件（AutoCAD、Revit、SolidWorks等）：用于查看和编辑电子图纸。
PDF阅读器：可标注、批注、缩放查看。
测量工具：如卷尺、激光测距仪，用于现场核对尺寸。
