cad工程元件是什么

“CAD工程元件”是计算机辅助设计（ComputerAided Design, CAD）中常用的一个术语，指的是在设计过程中可以重复使用、具有特定功能或结构的标准化组件。这些元件通常包含几何形状、尺寸参数、属性信息（如材料、重量、用途等），以及可能的装配关系。

一、CAD工程元件的定义

CAD工程元件是指在CAD系统中预先定义好的、可重复使用的零部件或组件，它们可以用于构建更复杂的机械或建筑结构。这些元件通常以模块化的方式存在，便于设计、修改和重用。

二、CAD工程元件的类型

根据不同的CAD软件和应用场景，常见的工程元件包括：

1. 标准件（Standard Parts）

如螺栓、螺母、轴承、弹簧、齿轮、轴、键等。

这些元件通常是按照国际或行业标准（如ISO、ANSI、DIN等）制造的。

2. 通用部件（General Components）

如支架、连接板、法兰、管件等，虽然不是严格意义上的标准件，但常用于多种设计中。

3. 自定义元件（Custom Components）

用户根据特定需求自行设计的零件或组件，可用于重复使用在多个项目中。

4. 子装配体（Subassemblies）

由多个零件组成的复杂组件，例如电机壳体、减速器、液压缸等。

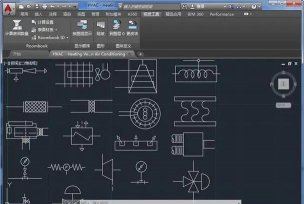

5. 符号与图块（Symbols & Blocks）

在电气或建筑CAD中，用于表示电路元件、管道符号、家具等的图形元素。

三、CAD工程元件的作用

1. 提高设计效率

通过调用已有元件，避免重复设计，节省时间。

2. 保证设计一致性

使用统一的标准元件，确保设计符合规范和行业标准。

3. 便于修改与维护

如果某个元件需要修改，只需更新一次即可影响所有使用该元件的设计。

4. 支持自动化与参数化设计

许多CAD系统支持参数化建模，允许用户通过调整参数自动修改元件。

5. 促进协同设计与数据共享

元件库可以被多个设计师共享，提升团队协作效率。

四、常见CAD软件中的工程元件

五、如何创建和管理CAD工程元件？

1. 建立元件库：将常用的零件整理成库，方便调用。

2. 参数化设计：为元件设置可变参数，实现灵活调整。

3. 使用CAD软件的库管理工具：如SolidWorks的“Design Library”、Inventor的“Content Center”等。

4. 导入/导出元件：支持从外部数据库或第三方资源导入元件。

六、

CAD工程元件是CAD设计中非常重要的组成部分，它们提高了设计效率、保证了设计质量，并促进了标准化和模块化设计。无论是机械设计、建筑设计还是电气设计，合理使用工程元件都能显著提升工作效率和设计的一致性。
